HT-5132L型三通球閥
產品介紹產品特點：1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。開啟和關閉只要旋轉90°便可轉換任何流體方向。2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。3、球閥所配執行器按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。&n
詳細資料1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。開啟和關閉只要旋轉90°便可轉換任何流體方向。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、球閥所配執行器按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

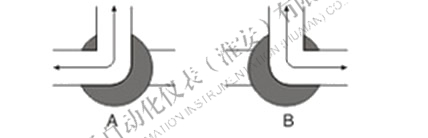

流向指示圖：
技術參數：
閥體
球芯形式： O型球體
公稱通徑：15-300mm
公稱壓力：PN16～PN40 ANSI 150Lb～300Lb
連接形式：法蘭式、對焊式
閥體材料： WCB，CF8，CF8M等
填 料：聚四氟乙烯PTFE、柔性石墨
閥內組件
閥芯形式：金屬密封、軟密封
閥球材料：304、316 、304L、316L等
閥座材料：PTFE、304、316等
填料材料：聚四氟乙烯PTFE、柔性石墨
執行機構
( 1 ) 氣動執行器
型 號：6300活塞執行機構
供氣壓力：400～700kPa
氣源接口：G1/8″、G1/4″、G3/8″、G1/2″
環境溫度：－30～＋70℃
作用形式：單作用、雙作用
( 2 )電動執行器
型 號：6200系列電動執行器
電 壓：220V、380V
環境溫度：-30-+70℃
性能
泄 漏 量：金屬密封：符合ANSI B16.104 IV級
非金屬密封：符合ANSI B16.104 VI級
附件（根據要求配置）
空氣過濾減壓閥，手輪機構，限位開關，電磁閥、氣控閥，保位閥等。
