HT-5133Y型三通球閥
產品介紹產品特點：1、三通球閥具有四面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。2、 結構緊湊、啟閉迅速、流道暢通、流體阻力小。開啟和關閉只要旋轉120°或135°便可轉換任何流體方向。3、兩通道呈120°或135°Y型角度，適合于反應釜放料等場合。4、球閥所配
詳細資料1、三通球閥具有四面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、 結構緊湊、啟閉迅速、流道暢通、流體阻力小。開啟和關閉只要旋轉120°或135°便可轉換任何流體方向。
3、兩通道呈120°或135°Y型角度，適合于反應釜放料等場合。
4、球閥所配執行器應按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
流向通道指示：

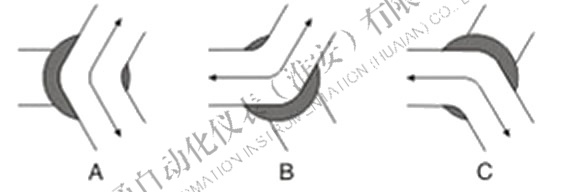

120°Y型三通球閥

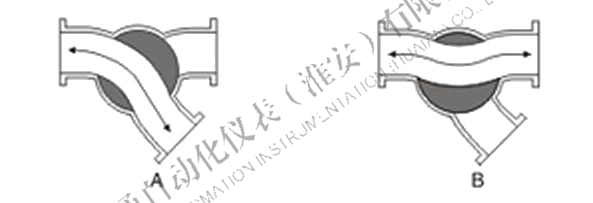

135°Y型三通球閥
技術參數：
閥體
球芯形式：O型球體
公稱通徑：15-300mm
公稱壓力：PN10～PN40 ANSI 150Lb～300Lb
連接形式：法蘭式、對焊式
閥體材料：WCB，CF8，CF8M等
填 料：聚四氟乙烯PTFE、柔性石墨
閥內組件
閥芯形式：金屬密封、軟密封
閥球材料：304、316 、304L、316L等
閥座材料：PTFE、304、316等
填料材料：聚四氟乙烯PTFE、柔性石墨
執行機構
（1）氣動執行器
型 號：6300活塞執行機構
行 程：120°或135°
供氣壓力：400～700kPa
氣源接口：G1/8″、G1/4″、G3/8″、G1/2″
環境溫度：－30～＋70℃
作用形式：?jiǎn)巫饔?、雙作用
（2）電動執行器
型 號：6200系列電動執行器
電 壓：220V、380V
環境溫度：-30-+70℃
性能
泄 漏 量：金屬密封：符合ANSI B16.104 IV級
非金屬密封：符合ANSI B16.104 VI級
附件（根據要求配置）
空氣過濾減壓閥，手輪機構，限位開關，電磁閥、氣控閥，保位閥等。
